[1P] Kamera cofania w uchwycie klapy tylnej "S"

Reklama

przez **ravi155** » 29 marca 2017, 14:50

Popełniłem takie oto cudo:

https://www.youtube.com/watch?v=_Gs_Ypi ... e=youtu.be

Rzeczy potrzebne do zrobienia takiego moda:

- kamerka z aliexpress (musi być jak najmniejsza, żeby ją wpasować)
- elektromagnes ciągnący o skoku min 15mm - ja użyłem tego AK007419 - http://www.aprovi.com.pl/index.php?body ... &grupa=644
- przekaźniki samochodowe z podstawkami (myślałem, że wystarczą 2, ale wydłużający jest sterowany masą, a sterowanie bierzemy z plusa światła wstecznego, dlatego potrzebne będą 3 przekaźniki. Dwa zwykłe i jeden wydłużający, użyłem takiego: 3SPM150 - http://ase.hoste.pl/sklep/index.php?p24 ... cy-3spm150)
- linka (użyłem linki z zamka drzwi tylnych - została mi po zakupie używki, na wymianę, można też kupić linkę + koszulkę na wymiar, spokojnie wystarczy o 1-1.5mm grubości)
- płaskownik perforowany (kupiłem w leroy merlin na metry, jest ocynkowany, można go łatwo kształtować)
- kilka spinek do linek
- wtyczka i gniazdo (191972712, 191972702) żeby się wpiąć przed mikrostyk uchwytu - wbicie wstecznego nie otworzy nam klapy
- narzędzia, trochę pomysłowości i samozaparcia

Zasilanie wpiąłem w skrzynce bezpieczników, dodatkowym bezpiecznikiem, po zapłonie.
Kabel zasilający jak i sygnałowy kamerki, ciągnąłem od przodu, pod progiem, boczkiem słupka C, przez giętkie złącze klapy, kanałem bocznym klapy(mordęga!)
Sterowanie wzięte z światła wstecznego, masa z klapy.

Zdjęcie mechanizmu wrzucę jak będę miał chwile, żeby rozebrać klapę

Jak by ktoś potrzebował pomocy/rady, walcie na PW

Zdrówko,
Rafał

Reklama

przez **bzykofm** » 29 marca 2017, 21:57

Super sprawa :-D

Gratulacje i szacun za włożoną pracę :brawo:

przez **Teequila** » 29 marca 2017, 22:10

Wielkie słowa uznania , czapka z głowy :brawo:

Wysłane z iPhone za pomocą Tapatalk

przez **Misiek** » 30 marca 2017, 15:06

ravi155, jak masz zdjęcia z montażu to można by zrobić tutorial .

przez **ravi155** » 31 marca 2017, 11:52

Niestety nie mam zdjęć z prac przy samym znaczku i testów. Będę robił jeszcze jeden jakoś niedługo na zamówienie, to postaram się przygotować tutorial.

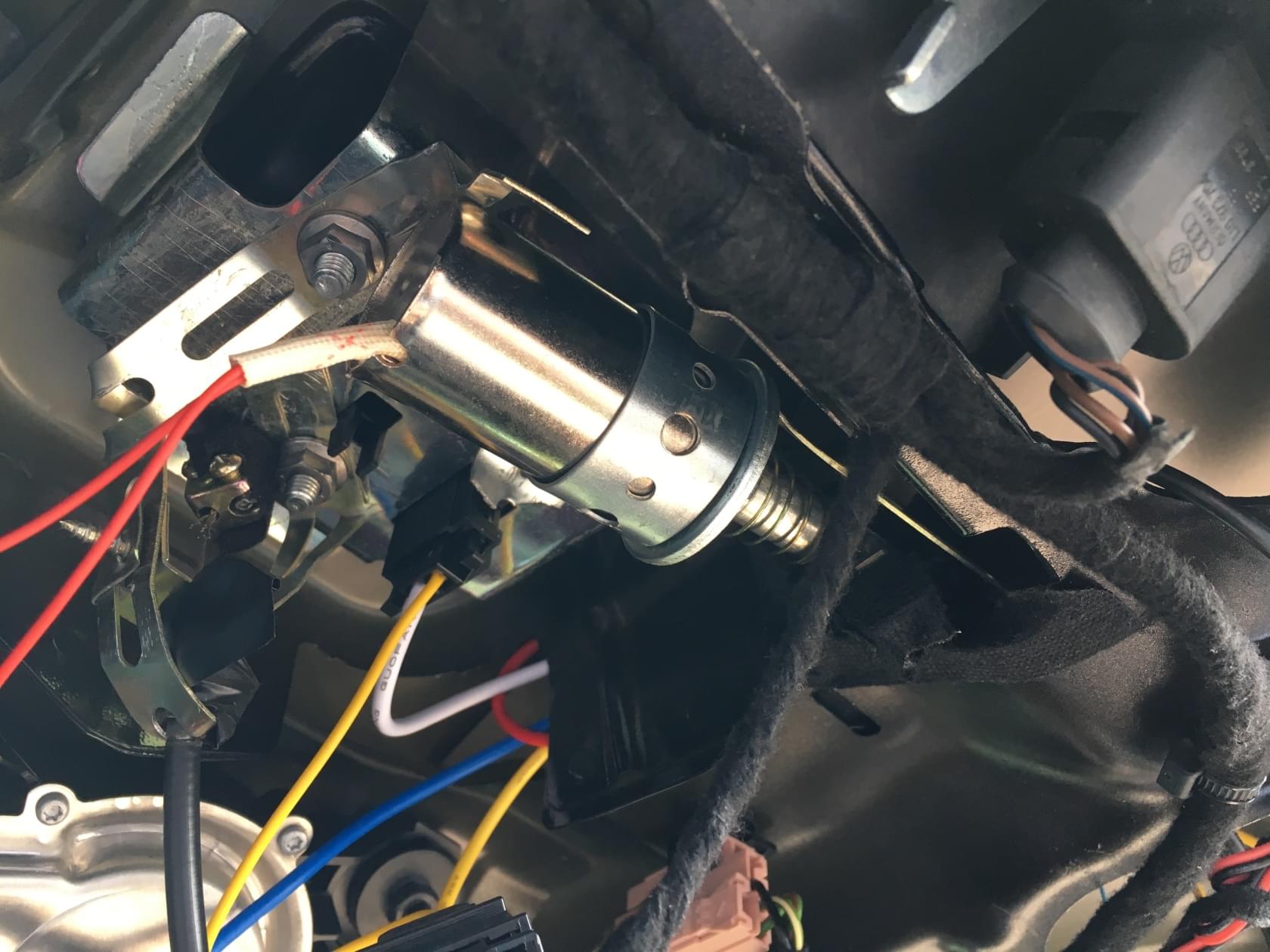

Niżej zdjęcie klapy od środka:
Obrazek

Wszystkie elementy przykręcone są do oryginalnych śrub uchwytu. Wiem, że nie wygląda to jakoś "ładnie". Jest to wersja druga poprawiona, wcześniej miałem użyte serwo modelarskie z sterowaniem elektronicznym, ale dobijał mnie jego dźwięk, i stabolność pracy elektroniki sterującej.

bzykofm, Teequila - dzięki za dobre słowo!

przez **torzech** » 8 kwietnia 2017, 19:20

ravi155, mega sprawa!

przez **PatCupra** » 9 kwietnia 2017, 11:11

ravi155, rewelacja... jak tylko będziesz miał cierpliwość zrobić więcej takich zestawów i coś sprzedać mów.. ja od razu jestem chętny na coś takiego

przez **torzech** » 9 kwietnia 2017, 11:12

PatCupra napisał(a):ravi155, rewelacja... jak tylko będziesz miał cierpliwość zrobić więcej takich zestawów i coś sprzedać mów.. ja od razu jestem chętny na coś takiego

Musisz ustawić się w kolejce.

przez **PatCupra** » 9 kwietnia 2017, 11:21

torzech napisał(a):
PatCupra napisał(a):ravi155, rewelacja... jak tylko będziesz miał cierpliwość zrobić więcej takich zestawów i coś sprzedać mów.. ja od razu jestem chętny na coś takiego

Musisz ustawić się w kolejce.

Podejrzewam Tomek

Mi na razie zadanie spełnia kamera w miejscu podświetlenia tablicy (zresztą sam ostatnio własnoręcznie ją czyściłeś) tylko że z racji bycia nisko od ziemi jest to mała bolączka tego rozwiązania

przez **bzykofm** » 9 kwietnia 2017, 13:56

Jakbyś mógł ravi155 wrzuć zdjęcie z kamerki, zastanawiam się jaka jest jakość obrazu z takiego drobiazgu.

przez **zoltaibiza** » 9 kwietnia 2017, 18:11

Zajebista sprawa! :brawo:

http://www.youtube.com/user/MultiKsl · przez **ksl** » 9 kwietnia 2017, 18:33

Ravi opatentuj to i chetnie takze ustawie sie w kolejce

przez **bzykofm** » 9 kwietnia 2017, 18:40

Niestety ravi155 nie sjest pierwszy :-(

Na YT filmiki z tym patentem są już od dłuższego czasu, ale na żywo widziałem to pierwszy raz.

https://www.youtube.com/watch?v=dAmziiM0NQU

https://www.youtube.com/watch?v=sQJmr6uAEb4

przez **torzech** » 9 kwietnia 2017, 21:25

Zgadza się. Nie jest pierwszy, ale jest pierwszą osobą, z którą można się skontaktować i która pomoże w przygotowaniu takiego patentu.

Aa... I w przedlifcie 1P jest dużo prościej, bo znaczek większy.

przez **ravi155** » 10 kwietnia 2017, 10:25

Panowie, nie chodzi tu o to czy byłem pierwszy czy nie. Pomysł mi zakiełkował jak zobaczyłem opis retrofit'a oryginalnej kamerki cofania w znaczku vw do golfa. Zacząłem się zastanawiać, czy dało by to rade zrobić u nas. Widziałem te filmiki, jednak żaden z właścicieli nie odezwał się na prośbę pokazania mechanizmu - opisu tego jak to zrobił. Kupiłem używany znaczek, i zacząłem dumać, dobierać części, zmieniać, modyfikować. To co widzicie wyżej to ponad 2 lata jeżdzenia, zmian i dłubania. Nie mam zamiaru tego patentować, podałem całą listę części, na których w tej chwili ten mod działa. Oczywiście jakiekolwiek gwarancji, że będzie działał, nie będzie się zacinał, czy też się nie zepsuje - nie ma.
Praca koncepcyjna została wykonana, jest działający prototyp, jak ktoś ma chęci to go zrobi tak samo jak i ja, bądź inaczej ...

przez **torzech** » 10 kwietnia 2017, 10:27

ravi155 napisał(a):Widziałem te filmiki, jednak żaden z właścicieli nie odezwał się na prośbę pokazania mechanizmu - opisu tego jak to zrobił.

Dokładnie to miałem na myśli.

przez **bzykofm** » 10 kwietnia 2017, 10:47

ravi155 napisał(a):Panowie, nie chodzi tu o to czy byłem pierwszy czy nie. Pomysł mi zakiełkował jak zobaczyłem opis retrofit'a oryginalnej kamerki cofania w znaczku vw do golfa. Zacząłem się zastanawiać, czy dało by to rade zrobić u nas. Widziałem te filmiki, jednak żaden z właścicieli nie odezwał się na prośbę pokazania mechanizmu - opisu tego jak to zrobił. Kupiłem używany znaczek, i zacząłem dumać, dobierać części, zmieniać, modyfikować. To co widzicie wyżej to ponad 2 lata jeżdzenia, zmian i dłubania. Nie mam zamiaru tego patentować, podałem całą listę części, na których w tej chwili ten mod działa. Oczywiście jakiekolwiek gwarancji, że będzie działał, nie będzie się zacinał, czy też się nie zepsuje - nie ma.
Praca koncepcyjna została wykonana, jest działający prototyp, jak ktoś ma chęci to go zrobi tak samo jak i ja, bądź inaczej ...

ravi155 absolutnie nie podważam Twojej pracy, wykonałeś, świetną robotę. Osobiście na spocie wpatrywałem się to cudo. Szykuj się na listę chętnych :-D

Ponawiam prośbę o wrzucenie zdjęcia obrazu z kamerki :-)

przez **michallubon** » 10 kwietnia 2017, 12:58

Proponuję rozpocząć masową produkcję! Ravi155 GRATULACJE!

przez **ravi155** » 12 kwietnia 2017, 13:39

bzykofm napisał(a):Ponawiam prośbę o wrzucenie zdjęcia obrazu z kamerki

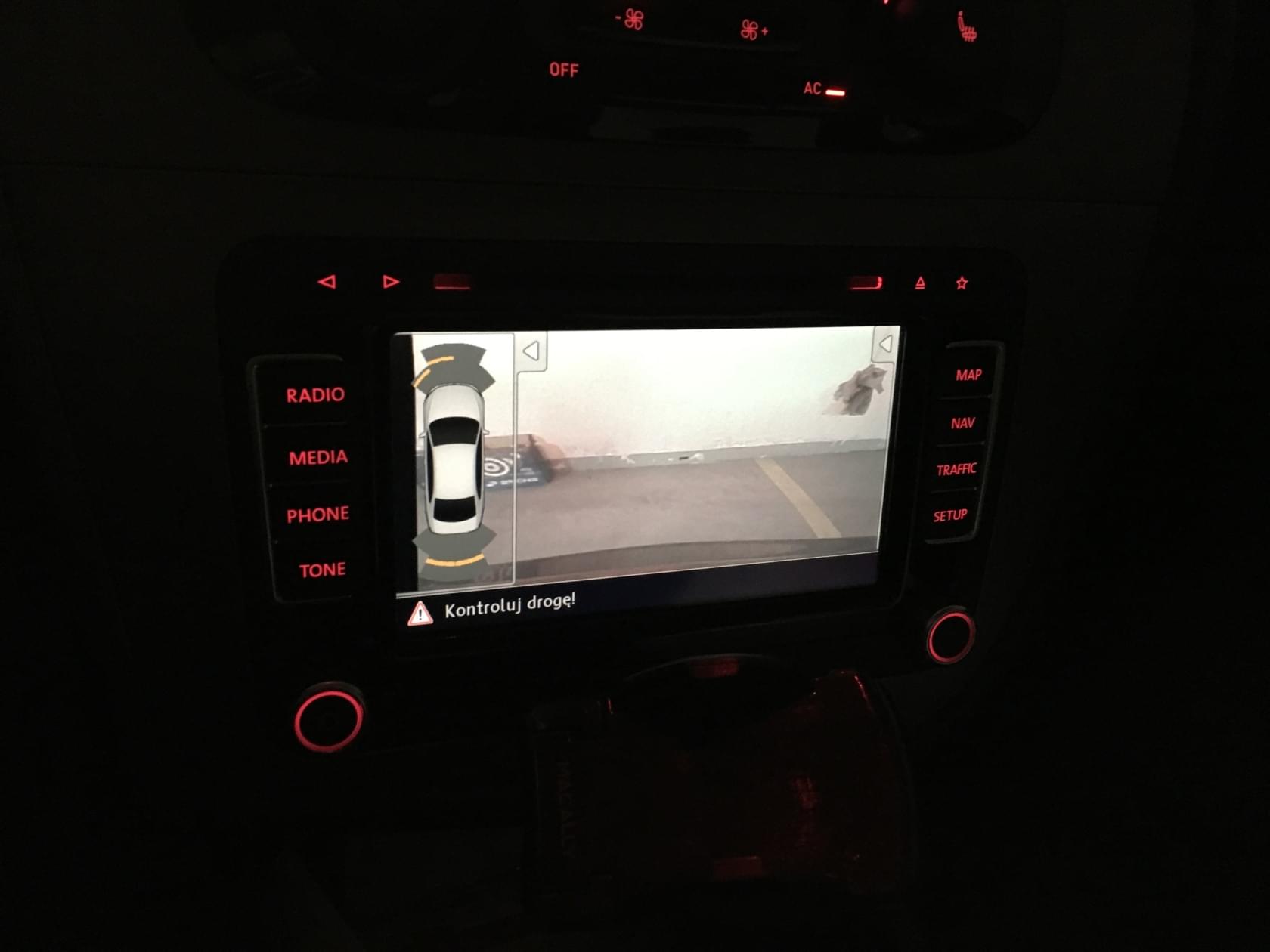

Widać na dole kawałek zderzaka. Bardzo dobrze pokrywa martwe pole pod szybą, ustrzegło mnie już przed przestawieniem paru słupków

przez **bzykofm** » 12 kwietnia 2017, 17:28

Chyba ustawię się w kolejce :mrgreen:

przez **mecenasik** » 13 kwietnia 2017, 10:55

Fajnie, że widać krawędź zderzaka, powinno to bardzo ułatwić parkowanie. Też chętnie bym się dopisał do kolejki :brawo:

przez **bzykofm** » 13 kwietnia 2017, 11:09

ravi155 a Ty masz RNSa czy chińczyka? :mrgreen:

przez **torzech** » 13 kwietnia 2017, 11:11

bzykofm napisał(a):ravi155 a Ty masz RNSa czy chińczyka?

Ze zdjęcia widać, że to RNS510.

U mnie będzie montaż do chińczyka.

przez **bzykofm** » 13 kwietnia 2017, 11:16

torzech napisał(a):Ze zdjęcia widać, że to RNS510.

Wolałem się upewnić :-D

przez **torzech** » 14 kwietnia 2017, 14:25

Powoli zbieram graty. :twisted:

przez **zoltaibiza** » 14 kwietnia 2017, 14:49

Sam bym tego moda zapodał u siebie, ale radio bym musial najpierw zmienic

lipa po całościiii :-(

torzech, sam bedziesz to robił czy ravi155, bedzie Ci robił ? Może jakąś instrukcje byście dali dla potomnych ? Jak dorobie sie innego radia to ten mod na bank wpadnie tez i u mnie.

przez **torzech** » 14 kwietnia 2017, 14:51

zoltaibiza napisał(a): torzech, sam bedziesz to robił czy ravi155, bedzie Ci robił ? Może jakąś instrukcje byście dali dla potomnych ? Jak dorobie sie innego radia to ten mod na bank wpadnie tez i u mnie.

Pisz do ravi155. Ja tylko części dostarczam. :oops:

przez **zoltaibiza** » 14 kwietnia 2017, 15:09

Rozumiem. Na razie nie pisze, bo radio moje nie ogarnie. Ale ten MOD jest MEGA!

http://www.youtube.com/user/MultiKsl · przez **ksl** » 15 kwietnia 2017, 00:25

Rns 315 chyba da sie przekodowac pod kamere cofania jak dobrze pamietam;)

Bo jak dobrze kojarze tez zoltaibiza masz takowe radyjo;)

Edit:
https://youtu.be/4n18ipNJWkw

przez **bzykofm** » 15 kwietnia 2017, 00:39

ksl napisał(a):Rns 315 chyba da sie przekodowac pod kamere cofania jak dobrze pamietam;)

A nie jest potrzebny dekoder sygnału wideo? Coś podobnego musiałem do swojej 510ki kupić.

https://sklephadron.pl/dedykowane/4072- ... d-rns.html

przez **zoltaibiza** » 17 kwietnia 2017, 21:52

ksl napisał(a):Bo jak dobrze kojarze tez zoltaibiza masz takowe radyjo;)

yo mam 315tke.. ale beka. Pytanie jak to przekodowac. a moze w ogole nie trzeba nic przekodowywac tylko wpiac kabel od kamery i tyle ?

przez **bzykofm** » 17 kwietnia 2017, 23:31

zoltaibiza napisał(a):a moze w ogole nie trzeba nic przekodowywac tylko wpiac kabel od kamery i tyle ?

No właśnie raczej nie będzie do czego będzie do czego. RNSy nie obsługiwały fabrycznie kamery cofania.
Tu inne urządzenie:
https://centrumaudio.pl/konwertery-i-fi ... s-315.html
Jeśli chciałbyś dołożyć jeszcze jedno źródło sygnału video, np. tuner TV to trzeba dokupić jeszcze inny dekoder z podwójnym wejściem za około 500 zł :-(

przez **torzech** » 17 kwietnia 2017, 23:36

bzykofm napisał(a):RNSy nie obsługiwały fabrycznie kamery cofania.

Coś Ci się chyba pomyliło.

przez **ravi155** » 18 kwietnia 2017, 09:19

Do RNS'a 510 u siebie zamontowałem taki moduł https://sklephadron.pl/do-kamer-cofania ... s-510.html
Kwestia jest tego, że rns wejście ma cyfrowe i potrzebuje przetwornika analogowo cyfrowego aby móc podpiąć analogową kamerkę.
Fabrycznie miałem RNS'a 310 i nie miał wgl wejścia na kamerkę.

przez **bzykofm** » 18 kwietnia 2017, 12:41

ravi155 napisał(a):Do RNS'a 510 u siebie zamontowałem taki moduł https://sklephadron.pl/do-kamer-cofania ... s-510.html
Kwestia jest tego, że rns wejście ma cyfrowe i potrzebuje przetwornika analogowo cyfrowego aby móc podpiąć analogową kamerkę.
Fabrycznie miałem RNS'a 310 i nie miał wgl wejścia na kamerkę.

To właśnie miałem na myśli.
Chińczyki czy inne Kenwoody czy Blaupunkty robione na wzór RNSów nie mają tego problemu.

przez **Dazzle** » 11 lipca 2017, 15:05

Świetna sprawa. Na ten moment niestety widziałem, że są tylko jakieś kamerki do tablicy, ale takie średnio spełniają swoją rolę, a ta robi kawał roboty. Jaki jest całkowity koszt ogarnięcia takiej kamerki?

przez **ravi155** » 11 lipca 2017, 17:59

Sam tył w częściach coś koło 350zł + ewentualny koszt modułu podłączenia do rnsa

przez **Arczii** » 12 lipca 2017, 12:41

Zajebista sprawa ta kamerka zrobił bym se taka ale nie mam takich zdolności niestety... i nie wiem od czego bym musiał zacząć ..

przez **W1czek** » 6 maja 2018, 18:57

Odkopię, bo mam kilka pytań:
1. Ile miejsca jest tam na kamerkę? Albo chociaż czy ta kamerka z filmiku ma tam jeszcze zapas miejsca?
2. Jak prezentuje się obraz z kamerki nocą? Pytam, bo leony ogólnie mają kiepskie światło z tyłu :-D

3. Siła ciągnąca elektromagnesu została dobrana z góry, czy może słabsze elektromagnesy nie wyrabiały?
Pozdrawiam i życzę szerokiej drogi...

przez **ravi155** » 7 maja 2018, 20:51

Ad.1 Kamerka wchodzi mocno na styk, częsciowo musiałem przerobić zewnętrzną część klamki.
Ad.2 Zaskakująco dobrze (czerwony z stopu dodatkowo pomaga)
Ad.3 Wcześniej miałem założone serwo modelarskie, i siłę dobrałem wg niego.

przez **_carlos-** » 2 maja 2021, 17:46

Nic się z mechanizmem nie dzieje?

przez **bzykofm** » 4 maja 2021, 11:15

Widzę, że kolega ravi155 nie odpisuje, więc pozwolę sobie napisać w jego imieniu. Swojego 1P sprzedał już jakiś czas temu.
Wiem to od niego samego. Próbowałem nawiązać z nim kontakt bo sam się napaliłem ta to rozwiązanie :mrgreen:

, ale niestety cierpi na totalny brak czasu :-(

co doskonale rozumiem.
