przez **hoozgo** » 17 marca 2021, 23:10

Ja również z niecierpliwością czekam na manual a w szczególności bardzo proszę o rozwinięcie tematu ewentualnej kalibracji:)
Jak tylko ktoś potwierdzi że kamera działa, zaraz zamawiam zestaw dla siebie;)

Wysłane z mojego SM-G970F przy użyciu Tapatalka

Reklama

przez **mm.max** » 21 marca 2021, 13:55

Jestem po montażu kamery high w wersji od ryżowych braci.
Moje spostrzeżenia poniżej:
1. Kamera przychodzi z wtyczkami sygnalowo-prądowymi do montażu wewnątrz auta czyli np w klapie bagaznika. Montaż w zderzaku wymusza zmianę wtyczek na hermetyczne oraz uszczelnienie pinów brakujących
Obrazek

2. Kamera high musi być montowana w innej obudowie niż SEATowska z uwagi na inną średnicę obiektywu
Obrazek

3. Podłączenie ultra proste.
Masa z punktu masowego tylnego prawego nadkola
Plus odpowiednio długi kabel aby wejść do fabrycznej skrzynki bezpieczników zakonczony odpowiednim pinem
CAN L i H do podlaczenia z białej wtyczki jednostki 5f w postaci plus&play odpowiedni adapter do przepinowania
Kabel sygnałowy długi dobrej jakości do wpięcia w niebieską wtyczke jednostki 5f - piny gotowe

A teraz to na co wszyscy czekają
Albo miałem pecha albo wszystkie lub część kamer od ryżowców taka jest iż:
1. W kodowaniu ktoś za wielkim murem zaznaczył sobie aktywny asystent parkowania. Generuje to błąd. Kodowania nie udało mi się zmienić ori vcds/odis/vcp.
2. Drugim błędem jest brak kalibracji mimo iż kamera działa.
3. Kalibrację nie udało się wykonać z uwagi na aktywny błąd kodowania który tak naprawdę wykluczał kalibrację bez jego usunięcia
4. Ladowanie plików parametryzacji vcp nie udało się z uwagi na to iż kamera odrzucała połączenie
5. Jednym słowem kamera się zgłasza jako ori, wygląda jak ori, kodowania i adaptacje wyglądają jak ori a w realu jest jak jest

Opis funkcjonalności jaka pozostała
1. Lepszy kąt widzenia wzgledem ori (miałem wesje z HB a mam ST ale i tak wydaje mi się iz lepszy kąt)
2. Rozdzielczość i jakość obrazu bardzo przyzwoita chyba jak kamera high ori
3. Linie skrętne działają lecz brak programów trybów dedykowanych wesji high

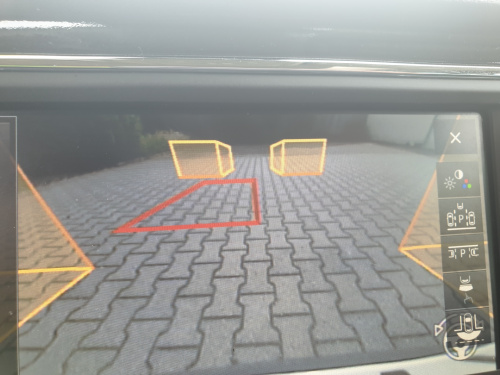

Obrazek

Kamera LOW powyzej
Obrazek

Kamera prawieHIGH

Kolejna porażkę poniosłem również w kwestii spryskiwania soczewki. Musze szukać innej dyszy

Pozytywem za to jest fakt że mam pociągniętą instalację do kamery high i mogę ją zmienić na ori
Mam pociągnię tą instalację sprysku więc teraz poszukiwania dyszy.

Wysłane z iPhone za pomocą Tapatalk

przez **Tomektr** » 21 marca 2021, 14:49

No to lipa

Ale ja mam aktywnego Asystenta Parkowania :mrgreen:

no ale nie mam pociągniętej jeszcze instalacji pod tą kamerę

Żadnych zmian w kodowaniu nie przyjmuje

czy tylko tego z asystentem

przez **hoozgo** » 21 marca 2021, 15:02

@mm.max a podeslesz link do zestawu który Ty kupiłeś? Może one się czymś różnią..

Wysłane z mojego SM-G970F przy użyciu Tapatalka

przez **mm.max** » 21 marca 2021, 15:39

Tomektr napisał(a):No to lipa Ale ja mam aktywnego Asystenta Parkowania no ale nie mam pociągniętej jeszcze instalacji pod tą kamerę Żadnych zmian w kodowaniu nie przyjmuje czy tylko tego z asystentem

Póki co żadnego kodowania nie przyjmuje i żadnym urządzeniem

Będę jeszcze walczył tylko już czasu brakło.

Tomektr rozumiem ze podpinałeś na krótko? Masz może kodowanie swojej oraz czy były widoczne tryby kamery?

https://a.aliexpress.com/_u6S1uf

Wysłane z iPhone za pomocą Tapatalk

przez **Tomektr** » 21 marca 2021, 20:59

Ja nie mam jeszcze nic, ja w kwietniu będę walczył z szybą czołową

a potem dopiero będę działał z kamerą.

-- 21 marca 2021, 20:59 --

mm.max, czytałem teraz komentarze na tej aukcji tej kamery i ludzie wrzucają fotki i tam są wszystkie funkcje High. Dziwna sprawa, pisałeś do chińczyka, że coś nie tak jest?

przez **mm.max** » 21 marca 2021, 21:01

Tomektr napisał(a):Ja nie mam jeszcze nic, ja w kwietniu będę walczył z szybą czołową a potem dopiero będę działał z kamerą.

Haha sorka źle zrozumialem

no przecież zapomniałem iż masz jako jedyny asystenta parkowania.

Chinczyk napisał że przecież działa i żebym udał się do serwisu [emoji3]
Czas ochrony już wygasł więc będę walczył

Wysłane z iPhone za pomocą Tapatalk

przez **Tomektr** » 21 marca 2021, 21:21

A jak masz adaptacje w 5F w Car_Function_List_BAP_Gen2 --> VPS_0x0B_msg_bus ustawione? Niby powinno być na "Zacisk 15".
VPS_0x0B na Aktywny

przez **mm.max** » 21 marca 2021, 21:41

Tomektr napisał(a):A jak masz adaptacje w 5F w Car_Function_List_BAP_Gen2 --> VPS_0x0B_msg_bus ustawione? Niby powinno być na "Zacisk 15".
VPS_0x0B na Aktywny

Tak. Mam
Będę raczej kamerę męczył żeby ogarnąć kalibrację

Wysłane z iPhone za pomocą Tapatalk

przez **Petrus25** » 22 marca 2021, 09:12

mm.max próbowałeś może podłączyć kable can do szarej wtyczki jednostki w schowku ? Wiem że generalnie can to can ale na wszystkich manualach jakie przeglądałem podłączają je właśnie tam :roll:

https://octavia.team/uploads/monthly_20 ... c116b6.png

przez **mm.max** » 22 marca 2021, 09:27

Update z dziś:
Błąd w kamerze generowało kodowanie (automatyczna skrzynia biegów - ON) - przeoczyłem je - udało się wykodować.
Asystenta parkowania nie mogę wykodować - ale chyba mu nie przeszkadza teraz

Tryby jazdy też się pojawiły

Problemem z trybami jazdy było to iż przy adaptacjach jednostki 5F w VPS_0x0B_msg_bus ustawione - zacisk 15 - nie zapisał się i nadal miałem comfort - najgorzej jak się człowiek spieszy :bije:

(kodowałem i nie sprawdziłem kodowania)
Pozostaje jedynie spróbować teraz kalibracji

Petrus25, CAN wpinałem do jasnej/szarej wtyczki przy jednostce 5F akurat chińczycy się postarali i fajną przelotkę dali w zestawie więc odbyło sie bez lutowania.

przez **Petrus25** » 22 marca 2021, 09:56

Źle zrozumiałem :brawo:

Na hiszpańskim forum jest mowa o konieczności usunięcia kamery low z sterownika 5F oraz o aktywacji kamery w sterowniku 76 parking assistance, zerknij jeszcze w to :-D

przez **mm.max** » 22 marca 2021, 11:01

Petrus25 napisał(a):aktywacji kamery w sterowniku 76 parking assistance, zerknij jeszcze w to

Poczytam jeszcze co hiszpanie piszą.
Tego nie sprawdzałem

Ale widzę ze koledzy Hiszpanie też mają problemy z kalibracją

przez **Petrus25** » 22 marca 2021, 13:59

Dokładnie... Według mnie wszelkie kalibracje przy modyfikacjach to zawsze największy problem. W którymś z postów hiszpańskiego wątku ktoś nawet załączył planszę vas 6350 zmniejszoną na 65%. Daj znać czy udało Ci się skalibrować i ewentualnie na co zwrócić uwagę podczas tego procesu :wink:

przez **hoozgo** » 22 marca 2021, 14:11

Ja zrozumiałem z tamtego wątku że z pomniejszeniem planszy chodziło o to że kamera w Leonach jest montowana niżej niż oryginalnie i plansza nie mieści się pomiędzy liniami skrętnymi i dlatego kalibracja się nie powodzi. Podobno zmniejszenie jej oszukuje system i kalibracja przechodzi.

Wysłane z mojego SM-G970F przy użyciu Tapatalka

przez **Tomektr** » 22 marca 2021, 15:10

Jeśli prędzej miał kamerę Low to w sterowniku 76 nie musi tego zmieniać.

przez **mm.max** » 22 marca 2021, 15:12

Jak widzicie na moich zdjęciach plansza standardowa dla VAG nie mieści się w liniach skrajnych więc kamera głupieje - przechodzi cały proces kalibracji - zmieniają się ekrany kalibracyjne - ale nie są zapisane ustawienia (ODIS).
Mam jeszcze pewien pomysł aby samochód lekko unieść na podnośniku - zakładam że zmieni się perspektywa i skrajne punkty zmieszczą się w liniach. Opcję wydrukowania sobie mniejszej planszy pozostawiam sobie na "deser".
Obecnie wyeliminowałem wszystkie błędy poza kalibracją - teraz czas testów - a w jeden z kolejnych weekendów pozostawiam sobie na zabawy z kalibracją.

Tomektr napisał(a):Jeśli prędzej miał kamerę Low to w sterowniku 76 nie musi tego zmieniać.

Dokładnie TAK - u mnie to sterownik 10 nie 76 - był zakodowany poprawnie pod LOW wiec nic nie trzeba było zmieniać

Ciekawe jak zareagują w ASO na przeglądzie gwarancyjnym gdy zobaczą sterownik 6C którego w żadnym Leonie nie było

przez **Tomektr** » 22 marca 2021, 15:19

Tu jeszcze z a8 Audi i faktycznie tarcza musi chyba się mieścić miedzy liniami. https://a8team.pl/d3-all-plansza-do-kal ... t26273.htm

PS ja mam przegląd za 2 tygodnie i też jestem ciekaw reakcji na Asystenta Parkowania :boje:

przez **mm.max** » 22 marca 2021, 19:56

Co powiecie na home-made matę do kalibracji 65% oryginału?
Przynajmniej dzieci się nie nudziły wieczorem - były praktyczne lekcje

Drukarka A3 skala 65% 8 arkuszy A3
Jak pogoda pozwoli przetestuję
Obrazek

Wysłane z iPhone za pomocą Tapatalk

przez **Marcin5** » 22 marca 2021, 20:15

Kurczę kupiłem kamerę Low od chińczyka, leży jeszcze nie zamontowana, czy jest sens bawić się w tą High?.
Mam mętlik czy tą co mam sprzedać i kupić tą lepszą, czy jest sens.

Ta kamerka, którą kupiłem po włożeniu w mocowanie jest luźna, normalnie lata w tej odbudowie czy oryginał też jest taki luźny?. Wiadomo że przed ewentualnym montażem coś pomyśle i ją zamontuję na sztywno ale właśnie gryzie mnie to czy to kiepska jakość czy one tak mają.

-- 22 marca 2021, 21:15 --

Kolego mam.max a co nie poszło ze spryskiwaczem?. Jaki miałeś plan montażu?

przez **mm.max** » 22 marca 2021, 21:00

Marcin5 napisał(a):Kurczę kupiłem kamerę Low od chińczyka, leży jeszcze nie zamontowana, czy jest sens bawić się w tą High?.
Mam mętlik czy tą co mam sprzedać i kupić tą lepszą, czy jest sens.

Ta kamerka, którą kupiłem po włożeniu w mocowanie jest luźna, normalnie lata w tej odbudowie czy oryginał też jest taki luźny?. Wiadomo że przed ewentualnym montażem coś pomyśle i ją zamontuję na sztywno ale właśnie gryzie mnie to czy to kiepska jakość czy one tak mają.

-- 22 marca 2021, 21:15 --

Kolego mam.max a co nie poszło ze spryskiwaczem?. Jaki miałeś plan montażu?

Obudowy do kamery LOW i HIGH są różne i nie są zamienne.
Pokaż link do tej LOW.
Ja zamontowałem HIGH na zasadzie wyzwania więc wszystkie jej funkcje schodzą na dalszy plan a bardziej traktuję to jako naukę...
Myśle że każda high zadziała... ale należy dążyć do doskonałości hihihi

i tak jakby to fabryka montowała (choć jak wiemy takiej opcji nie było)

Jeżeli chodzi o spryskiwacz to twoje uwagi były bardzo cenne lecz obudowa kamery uniemożliwiła montaż dyszy przed nią (jak u ciebie)
Montując ją lekko z boku popełniłem pewien błąd i dysza którą ty montowałeś stała się bezużyteczna z uwagi na jej kąt strumienia oraz jej wielkość. Obecnie mam na oku dyszę tylnej wycieraczki z golf4 gdyż pryska w bok i chyba zadziała z mojego punktu montażowego. Ale instalacja cała jest więc można pracować nas szczegółami. Jedynie co bym zmienił to dorobienie łączenie węża spryskiwacza przy zderzaku aby ułatwić demont zderzaka.

Wysłane z iPhone za pomocą Tapatalk

przez **Marcin5** » 22 marca 2021, 22:05

Kupiłem taki zestaw
https://a.aliexpress.com/_mLoaWNd

Dysza z golfa 4 to taka mała czarna :-D

,

https://allegro.pl/oferta/vw-bora-golf- ... 6778073666

Jeśli taka to też taką przymierzałem.

przez **mm.max** » 22 marca 2021, 22:20

Marcin5 napisał(a):Kupiłem taki zestaw
https://a.aliexpress.com/_mLoaWNd

Dysza z golfa 4 to taka mała czarna ,

https://allegro.pl/oferta/vw-bora-golf- ... 6778073666

Jeśli taka to też taką przymierzałem.

W tej kamerze z linku chyba obudowa jest od high za to wyglad kamery napewno nie jest to low z MQB.
Wg mnie montuj HIGH

A dysza od Golfa 4 (mała czarna) wg mnie dla ciebie slabo przydatna z uwagi na lokalizacje. U mnie moze da rade może nie... więc 15pln chyba udźwigne

Wysłane z iPhone za pomocą Tapatalk

przez **Marcin5** » 22 marca 2021, 22:28

Dysza z golfa 4 to taka mała czarna :-D

,

https://allegro.pl/oferta/vw-bora-golf- ... a-tyl-6778

A dysza od Golfa 4 (mała czarna) wg mnie dla ciebie slabo przydatna z uwagi na lokalizacje. U mnie moze da rade może nie... więc 15pln chyba udźwigne

Dysza ta ma bardzo małą średnicę na przewód ok 2.5/3mm i przewód powinien jeszcze wejść jakby pod dyszę, ciężko to wytłumaczyć ale jak będziesz miał ją w ręku to zobaczysz o co mi chodzi.
Ja z tą dyszą zrobiłem tak że miałem przewód który wsunięty został na dyszę i przyklejony do niej. I teraz wystarczy go wsunąć w zderzak i wystaje ok 3-4mm.
Jest to dysza rezerwowa, którą miałem przymierzać przy montażu oryginalnej kamery.

przez **hoozgo** » 25 marca 2021, 19:46

@mm.max czy może poczyniłeś jakieś postępy w kwestii kalibracji na planszy 65%?

Wysłane z mojego SM-G970F przy użyciu Tapatalka

przez **mm.max** » 26 marca 2021, 12:02

hoozgo napisał(a):@mm.max czy może poczyniłeś jakieś postępy w kwestii kalibracji na planszy 65%?

Wysłane z mojego SM-G970F przy użyciu Tapatalka

Plan na ten weekend mam związany z kalibracją + mam problem z obrazem - skacze - więc albo przewód video gdzieś padł (użyłem starego z poprzedniej kamery, niezbyt mu ufam) albo kamera padła

przez **mm.max** » 27 marca 2021, 01:33

Update:
Wykorzystałem wszystkie triki związane z kalibracją kamery. Zarówno z forów hiszpańskich jak i rosyjskich oraz z dokumentacji oficjalnej dla vw i skody (kamera high).
Niestety po 3 godzinach walki z płytą kalibracyjną 100proc i 65proc. Efekt negatywny.
Zauważyłem za to że kamera nie przyjmuje plików zdc z octavii o tym numerze - przy próbie parametryzacji pojawia się błąd. Może to ma ze sobą jakiś związek?

Z sukcesów: namierzyłem uszkodzenie kabla sygnałowego video - położyłem nowy kabel

Uruchomiłem spryskiwanie soczewki w oparciu o dyszę z Golf4. Może mało subtelne i eleganckie ale działa

Obrazek

Wysłane z iPhone za pomocą Tapatalk

przez **Marcin5** » 27 marca 2021, 08:02

Odnośnie spryskiwacza

Czemu tak mocno jest wysunięty?. Sama dysza jest regulowana, (przynajmniej w mojej) może trzeba było ją schować bardziej i zmienić kąt dyszy?. Te "pierścienie" na dyszy to były orginalne czy coś kombinować musiałeś?.
Może nie wygląda subtelnie ale działa a to jest naprawdę pomocne w okresie brzydkiej pogody.

przez **mm.max** » 27 marca 2021, 08:58

Marcin5 napisał(a):Odnośnie spryskiwacza

Czemu tak mocno jest wysunięty?. Sama dysza jest regulowana, (przynajmniej w mojej) może trzeba było ją schować bardziej i zmienić kąt dyszy?. Te "pierścienie" na dyszy to były orginalne czy coś kombinować musiałeś?.
Może nie wygląda subtelnie ale działa a to jest naprawdę pomocne w okresie brzydkiej pogody.

Na dyszę golf4 bardzo ściśle można nałożyć oryginalny wąż plastikowy karbowany spryskiwacza do Leona (widoczne pierścienie to właśnie to). Wąż osadzony w zderzaku przy użyciu części elementu zaciskowego szybkozłączki - dzieki temu mogę regulowac wysokość osadzenia dyszy. To jest pozycja max. Pojezdże potestuję i będę go próbował wpuścić głębiej.
Najrozsądniej byłoby integrować dyszę z obudową kamery - ale wtedy inną dyszę należałoby szukać - może fabryczna z kamery octavii?

Wysłane z iPhone za pomocą Tapatalk

przez **Marcin5** » 27 marca 2021, 09:17

Pomysłowe z tym przewodem, kurcze jeszcze trochę i będziemy mogli sprzedać patent do Seata. Ja mam już 3 rodzaje dysz i to chyba nie koniec :-D

.

przez **bzykofm** » 27 marca 2021, 09:18

To kiedy można się zgłaszać na montaż??

przez **Marcin5** » 27 marca 2021, 09:22

Spryskiwacza? Jak tak to zarówno ja jak i kolega mm.max chyba jeszcze nie skończyliśmy ze znalezieniem kompromisu między wyglądem a działaniem.

przez **bzykofm** » 27 marca 2021, 09:26

Tak, spryskiwacza.
Poczekam, jestem cierpliwy, jak działa to wygląd schodzi na dalszy plan. Nie raz szaraczek robił już za królika doświadczalnego.
Z resztą u mnie kamera sporo wystaje, dedykowana, mocowana w oświetleniu rejestracji. 1P fabrycznie nigdy nie miał kamery.

przez **hoozgo** » 28 marca 2021, 08:42

@mm.max a możesz powiedzieć jak się żyje z błędem kalibracji? Czy on się gdzieś wyświetla na desce czy tylko podczas skanowania komputerem? Błąd kalibracji wyjdzie na typowym przeglądzie w ASO, gdyż oni zawsze skanują błędy?
Czym kalibrowałeś? VCP?

Wysłane z mojego SM-G970F przy użyciu Tapatalka

przez **mm.max** » 28 marca 2021, 13:49

Kwestia przeglądu to osobna sprawa. Gdyż kamerka high zgłasza się jako nowy sterownik 6C którego nigdy nie było w Leonie (kamera low nie ma sterownika). Na czas przeglądu zamierzam wykodować kamerę i odpiąć bezpiecznik aby w logach im się nie pojawiła.
Bład kalibracji nie ma żadnego wpływu na jej działanie - po prostu pojawia się błąd w sterowniku 6C - a na przeglądzie od tego może ich głowa zaboleć więc aby oszczędzić serwisantów wracamy do początku mojej wypowiedzi.

Używam ori vcp, ori vcds, ori odis i mimo to jest jakiś problem.... więc każdy wolny weekend będę próbował nowych rozwiązań.
Sprawdziłem za to iż można użyć płyty kalibracyjnej 100proc jeżeli leciutko uniesiecie auto na podnośniku do wysokości mniej więcej 850mm odległości soczewki od podłoża czyli podobna wysokość jaka jest w octavii.

Wysłane z iPhone za pomocą Tapatalk

przez **hoozgo** » 30 marca 2021, 09:07

Może warto spróbować skalibrować kamerę poza samochodem? W rozumieniu zamontować na jakimś stojaku i umieścić względem planszy co do milimetra zgodnie z domyślnymi oczekiwanymi parametrami?

Wysłane z mojego SM-G970F przy użyciu Tapatalka

przez **Petrus25** » 10 maja 2021, 08:32

Jestem po dwutygodniowych testach kamery high w moim aucie (Leon 2017 1.8 HB MQ250). Wszystko działa wyśmienicie bez kalibracji, w moim przypadku sterownik nie wyświetla żadnych błędów. :-D

Kamera podłączona zgodnie ze schematem:
https://octavia.team/uploads/monthly_20 ... c116b6.png

Kodowanie jak wyżej, jedyne co zmieniłem to:
Car_Function_List_BAP_Gen2 --> VPS_0x0B_msg_bus --> --> Zacisk15
Długie kodowanie: 048401018600201F000040

Zestaw zamówiony z linku:
https://pl.aliexpress.com/item/40007089 ... web201603_

przez **Marcin5** » 10 maja 2021, 08:51

Ja też dokończyłem u siebie montaż tej kamerki, podłączone podobnie, tylko masa i + z innego miejsca. Błąd jest od kalibracji ale bez żadnych negatywnych efektów. Dodatkowo zakończyłem etap spryskiwacza kamery i jest wszystko super.

https://youtube.com/shorts/q0TvTwQr7bA?feature=share

https://youtu.be/zgqQ_fWEIR4

przez **hoozgo** » 14 maja 2021, 15:44

Hej,
Chciałem się zabrać za montaż kamery cofania i testowo próbowalem wyjąć jednostkę centralną ze schowka. Wyjmakami bez problemu ją odblokowałem i zaczynała wychodzić ale w momencie kiedy już cała jednostka powinna być wolna, mam wrażenie że skończył się przewód i nie byłem w stanie dalej jej pociągnąć, tak żeby jakkolwiek włożyć palce i odpiąć wtyczki. Mam wrażenie że to przewody po prawej stronie jednostki się blokują/są za krótkie (nie quadlock z lewej). Macie jakieś sugestie?

Przy okazji - czy muszę odpinać akumulator przed odpięciem jednostki?
Kupiłem sobie kamerę SinoSmart Plug&Play https://pl.aliexpress.com/item/4000230897829.html wiec teoretycznie u mnie byłoby to jedynie wpięcie się kostką.

przez **Marcin5** » 14 maja 2021, 17:34

Prawdopodobnie zablokowała się wiązka gdzieś nad jednostką centralną. Zdejmij zaślepkę z boku schowka i będziesz widział co blokuje wiązkę, może opaska spinająca wiązkę się o coś zacięła.

Ja nie odłączyłem akumulatora przed montażem.

Przy okazji powiem Ci, że miałem taką kamerę i po roku potrafiła mieszać kolorami, raz obraz był prawie tylko w kolorze czerwonym a raz fioletowym. Po za tym wygląd na początku mi pasował ale później raził, poprostu przestało mi się podobać i drażniło że nie wygląda na oryginał.
Dlatego jak zaczęła szwankować to z miłą chęcią zmieniłem ja na kamerkę z postów wyżej. Różnica w cenie między tą co kupiłeś Ty to 70pln a wygląda jak ori. Kwestia podłączenia też jest do ogarnięcia a też się tego bałem.
Niech Ci służy jak najlepiej ale wygląda raczej słabo.

-- 14 maja 2021, 18:34 --

przez **hoozgo** » 14 maja 2021, 17:48

Tak tak, wiem to wszystko, wziąłem tą bo kosztowała mnie niewiele a nie chce mi się ewentualnie użerać z ASO z kamerką High a mam jeszcze 3 lata gwarancji.

Wysłane z mojego SM-G970F przy użyciu Tapatalka

przez **hoozgo** » 7 czerwca 2021, 11:45

Drodzy koledzy,

Oświećcie mnie proszę czy ja mam w swojej kamerze High dobrze wyprowadzone piny przez Chińczyka.
Chodzi mi o 5 nieobsadzony kabel z kamery - u mnie luźny jest brązowy ale na forum Octavii wyczytałem że luźny powinien być czarny.
W moim przypadku czarny przewód z kamery łączyłby się z brązowym przewodem zakończonym oczkiem w wiązce. Logicznie byłoby gdyby brązowy łączył się z brązowym?

Czy możecie potwierdzić że pozostałe kable mam wstawione prawidłowo?
1. Czerwony z kamery do białego w wiązce (+12V)
2. Niebieski Canbus z kamery do pomarańczowo brązowego z wiązki
3. Pomarańczowy Canbus do pomarańczowo fioletowego z wiązki.

Dzięki i pozdrawiam.
Obrazek

Wysłane z mojego SM-G970F przy użyciu Tapatalka

przez **Marcin5** » 7 czerwca 2021, 12:25

Jest ok, miałem tak samo.
Pamiętaj by zmienić wtyczki na hermetyczne.

przez **hoozgo** » 7 czerwca 2021, 13:39

Wtyczkę hermetyczną już posiadam. Wklejam link co ja kupiłem dla potomnych:
https://allegro.pl/oferta/1j0973713-3b0 ... 7546972957

Myślę że konektor Fakra wsadzę w taką dużą termokurczkę i mam nadzieję że będzie ok.

Wysłane z mojego SM-G970F przy użyciu Tapatalka

przez **gabrys1994** » 23 czerwca 2021, 18:09

Mógłby ktoś pomóc z odpowiednim podłączeniem kamery ?
Obrazek

1 - 12 pin wtyczki niebieskiej
2 - 6 pin wtyczki niebieskiej
3 - 6 pin wtyczki szarej - sygnał H CAN
4 - 12 pin wtyczki szarej - sygnał L CAN
5 - H CAN - Jak to ustalić czy podłączamy prawidłowo a nie na odwrót ? multimetrem ?
6 - L CAN - Jak to ustalić czy podłączamy prawidłowo a nie na odwrót ? multimetrem ?
7 - +12V - lutować czy można z innego miejsca ?
8 - masa

Z góry dzięki za pomoc.

Pozdrawiam,
Darek

przez **papaleo** » 26 czerwca 2021, 17:51

Ja tez jestem po swapie kamery low na high.

Troche już kombinowalem z różnymi kodowaniami i parametryzacjani.
Wyglada ze od octavi wychodzi najlepiej.

Jeszcze kalibracja vas6350
Co ciekawe na parametryzacji o tiguana nie wywala bledu braku kalibracji.

przez **Marcin5** » 6 lipca 2021, 20:16

gabrys1994 napisał(a):Mógłby ktoś pomóc z odpowiednim podłączeniem kamery ?

1 - 12 pin wtyczki niebieskiej
2 - 6 pin wtyczki niebieskiej
3 - 6 pin wtyczki szarej - sygnał H CAN
4 - 12 pin wtyczki szarej - sygnał L CAN
5 - H CAN - Jak to ustalić czy podłączamy prawidłowo a nie na odwrót ? multimetrem ?
6 - L CAN - Jak to ustalić czy podłączamy prawidłowo a nie na odwrót ? multimetrem ?
7 - +12V - lutować czy można z innego miejsca ?
8 - masa

Z góry dzięki za pomoc.

Pozdrawiam,
Darek

1,2 tak jak opisałeś. 3 i 4 też dobrze a te przewody które wypniesz z szarej kostki wspinasz w tą czarną przejściówkę 5 i 6 ważne byś nie pomylił przewodów.
7 możesz wlutować gdzie chcesz aby był +, 8 masa.

-- 6 lipca 2021, 21:16 --

papaleo napisał(a):Ja tez jestem po swapie kamery low na high.

Troche już kombinowalem z różnymi kodowaniami i parametryzacjani.
Wyglada ze od octavi wychodzi najlepiej.

Jeszcze kalibracja vas6350
Co ciekawe na parametryzacji o tiguana nie wywala bledu braku kalibracji.

Skąd miałeś te parametry od Tiguana, możesz ewentualnie podesłać te parametry i czy da się je zakodować OBDeleven?

przez **kamil508** » 29 sierpnia 2021, 09:51

Podepnę się pod temat:
jaką najtańszą (i najszsybciej/najłatwiej) kamerę można podłączyć do MIB2 ? auto nie ma czujników parkowania.

przez **[gypsymh]** » 20 listopada 2021, 19:52

Witam szanowne grono.
Przeczytałem cały temat. I jak koledzy zastanawiam się nad montażem kamery. Jednak nie chciał bym montować chińskich komponentów by uniknąć problemów jakie były tutaj poruszone. Czy kamera z liniami skrętnymi o nr 5Q0980556B z skoda octavia III tylko i wyłącznie pasuje do mib 2 w naszych Leonach?. Czy jest możliwe podłączenie kamery z audi lub Porshe o nr 4M0980556A. Tak samo posiadają one złącze na 5 pinów i kabel telewizyjny.

przez **mm.max** » 24 listopada 2021, 10:25

[gypsymh] napisał(a):Witam szanowne grono.
Przeczytałem cały temat. I jak koledzy zastanawiam się nad montażem kamery. Jednak nie chciał bym montować chińskich komponentów by uniknąć problemów jakie były tutaj poruszone. Czy kamera z liniami skrętnymi o nr 5Q0980556B z skoda octavia III tylko i wyłącznie pasuje do mib 2 w naszych Leonach?. Czy jest możliwe podłączenie kamery z audi lub Porshe o nr 4M0980556A. Tak samo posiadają one złącze na 5 pinów i kabel telewizyjny.

Ja nie montowałem kamery o innej numeracji - więc czysto technicznie pewnie by zadziałała.
Innym pytaniem jest w jaką obudowę zmieścić tą kamerę. W przypadku kamer LOW (Leon) i HIGH (octavia) należy zastosować różne obudowy z uwagi na różną średnicę obiektywu kamery. Nie wiem jak to może być w przypadku kamery o której piszesz

Reklama

Reklama

Kto przegląda forum
